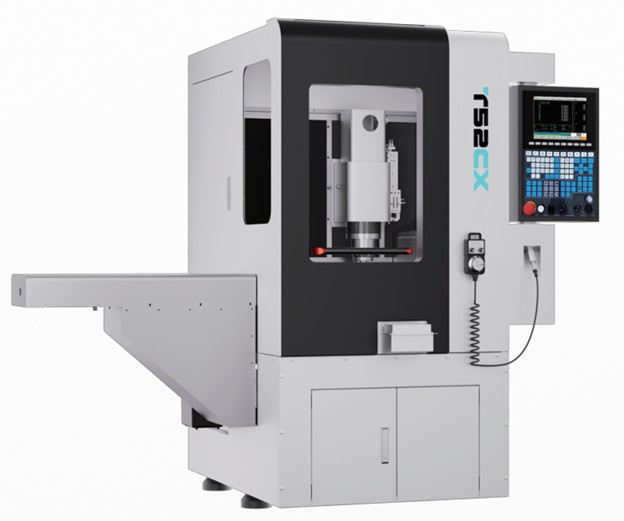

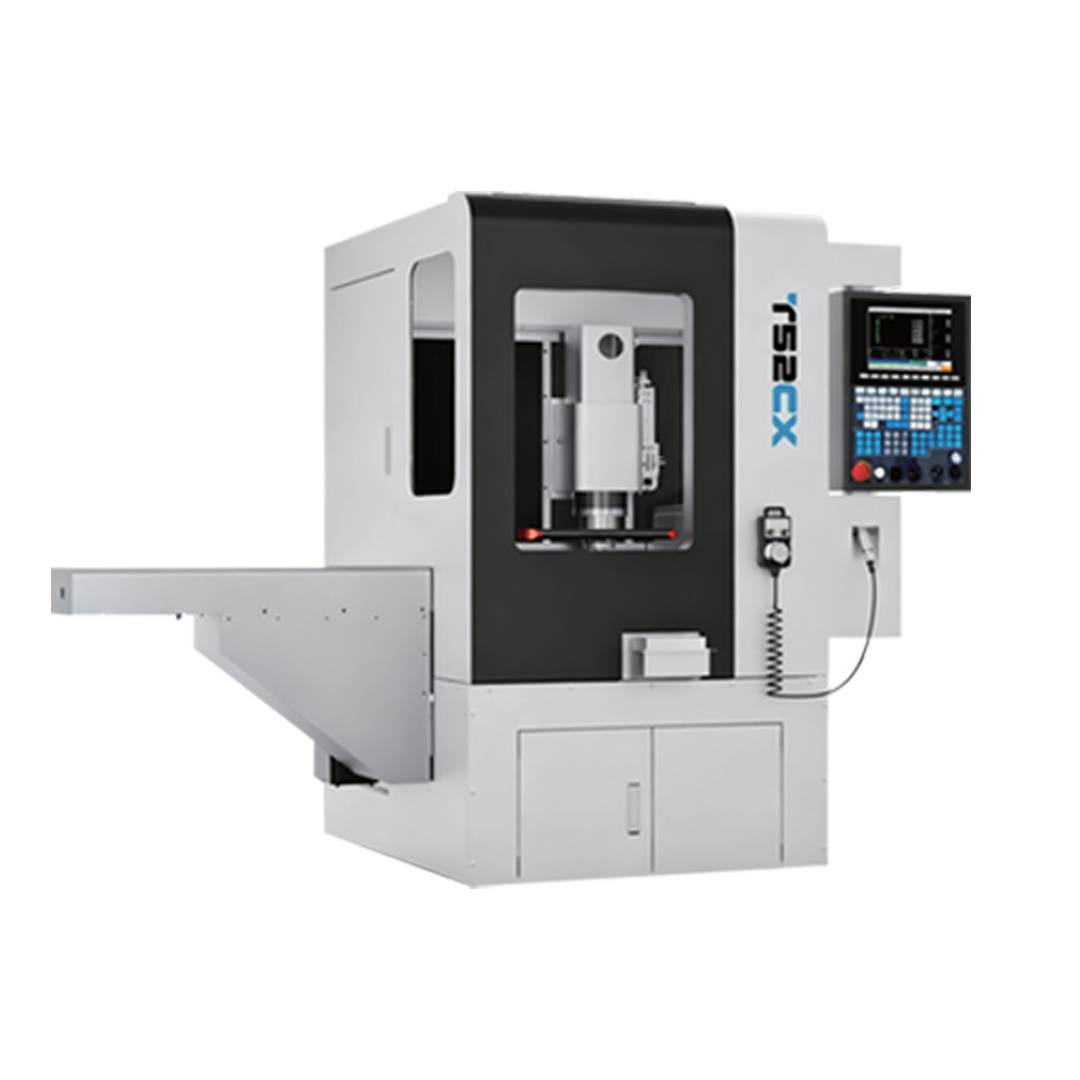

JINY T52CX

 T-Series T52CX  دستگاه فرز (میلینگ ماشین) دندانپزشکی ۵ محوره CNC

توسعه یافته توسط JINY Dental

تراش ۵ محوره یک فرآیند ماشین‌کاری فوق‌العاده چندمنظوره است که از فناوری تراش کاهشی (Subtractive) بهره می‌برد. در این فرآیند، قطعه کار با استفاده از ابزارهای برشی که روی پنج محور حرکت می‌کنند، تراشیده شده و به شکل نهایی قطعه تبدیل می‌شود. عملیات تراش به دلیل دقت بالا، کارایی و تکرارپذیری فوق‌العاده‌اش بسیار محبوب است. این فرآیند با استفاده از فایل اصلی طراحی کامپیوتری (CAD) برای برنامه‌ریزی مسیرهای ابزار برش آغاز شده و همگی از طریق کنترل عددی کامپیوتری (CNC) مدیریت می‌شوند. زمانی که این مسیرها به زبانی که ماشین‌های CNC درک می‌کنند برنامه‌ریزی شد، فرآیند می‌تواند کاملاً خودکار انجام شود، به این معنی که حداقل فرآیندهای دستی مورد نیاز خواهد بود.

یک دستگاه میلینگ حرفه ای پنج محوره رده‌بالا در ابتدا هزینه بیشتری برای شما خواهد داشت، اما اگر بتوانید از پتانسیل کامل دستگاه استفاده کنید، این سرمایه‌گذاری خود را جبران خواهد کرد. سرعت بالا، قابلیت اطمینان و کیفیت قطعات، سودآوری شما را در آینده تضمین می‌کند.

قابلیت های دستگاه

• دقت و ظرافت بهبود یافته: دستگاه‌های CNC پنج محوره رده‌بالا قادر به تولید قطعات با کیفیت بالاتری هستند. این دستگاه‌ها (Rigidity) بالاتری دارند و قیمت بالاتری می‌طلبند، اما نتیجه آن قطعات باکیفیت‌تر، ضایعات کمتر و حتی افزایش بهره‌وری است.
• ماشین‌کاری سریع‌تر: با افزایش سرمایه‌گذاری، سرعت اسپیندل و (Feed rates) افزایش می‌یابد که باعث سرعت بخشیدن به تولید و کاهش هزینه به ازای هر قطعه می‌شود.
• طول عمر بیشتر و ارزش بالاتر: مانند بسیاری از محصولات دیگر در بازار، هزینه بالاتر به معنای کیفیت ساخت بهتر است که منجر به تعمیر و نگهدار‌ی کمتر و قیمت فروش مجدد بهتر (در صورت اقدام به فروش دستگاه) می‌شود.
• کیفیت پرداخت سطحی بهتر: ظاهر، ویژگی‌ها و پرداخت سطحی قطعات تولید شده با بهترین دستگاه‌ها به‌طور کلی بسیار بهتر از قطعات تولید شده با مراکز ماشین‌کاری اقتصادی و ارزان‌قیمت است.
• انعطاف‌پذیری بیشتر: یک دستگاه ۵ محوره خوب ممکن است در ابتدا هزینه بیشتری داشته باشد، اما قادر خواهد بود با طیف وسیع‌تری از مواد کار کند و انواع مختلفی از قطعات را تولید کند.

ویژگی‌های برتر (Top-Features) – تمامی مزایا در یک نگاه

• ماشین‌کاری تیتانیوم: ما تجربه و تخصص گسترده‌ای در ماشین‌کاری تیتانیوم داریم. ما نیازها و چالش‌های منحصربه‌فرد کار با این ماده را درک می‌کنیم و کاملاً برای مدیریت موثر آن‌ها مجهز شده‌ایم. چه به قطعات دقیق و باکیفیت نیاز داشته باشید و چه به قطعات پیچیده، ما مهارت و توانایی لازم برای ارائه نتایج فوق‌العاده را داریم.
• فرزکاری هوشمند، سنسور فوق‌دقیق: دستگاه T52CX به سنسور فوق‌دقیق مجهز شده است تا فرزکاری بدون خطا را تضمین کند. هر سنسور به‌صورت ارگانیک برای کنترل عملکرد فرزکاری هوشمند T52CX کار می‌کند. ما بهترین راهکار را برای کنترل کیفیت، هزینه و قابلیت اطمینان در قطعات بزرگ و پیچیده ارائه می‌دهیم. با استفاده از تجهیزات و تکنیک‌های پیشرفته، قادر به تولید قطعات بسیار دقیق با حداقل ضایعات و حداکثر کارایی هستیم.
• صرفه‌جویی در مواد برای عملکرد عالی: ما می‌توانیم (Titanium Rods) را تا قطر ۳۵ میلی‌متر ماشین‌کاری کنیم و همچنین ماشین‌کاری سفارشی برای سایزهای بزرگتر را نیز ارائه می‌دهیم. این (Titanium Rods)  می‌توانند چندین بار مورد استفاده قرار گیرند تا در مصرف مواد صرفه‌جویی بیشتری شود. این یک تجهیز ضروری برای لابراتوار شماست. از طریق طراحی دقیق با فناوری CAD/CAM، اباتمنت‌های سفارشی (Custom Abutments) فیت شدن کامل با ایمپلنت‌ها را تضمین می‌کنند و کاشت نرم و پایدار ایمپلنت را میسر می‌سازند.
• تراش عمودی (Vertical Milling): شرکت ما مجهز به نرم‌افزارهای پیشرفته CAD/CAM است و خدمات تراش عمودی را با استفاده از این نرم‌افزارها ارائه می‌دهد. این امر ما را قادر می‌سازد تا قطعاتی با دقت بالا تولید کرده و پروژه‌های پیچیده متنوعی را مدیریت کنیم.
• اسپیندل قدرتمند، ماشین‌کاری سریع‌تر قطعات: اسپیندل ۱۶ کیلوواتی سنکرون با فرکانس بالا و کنترل برداری با سرعت ۳۰,۰۰۰ دور در دقیقه، حجم تراش بالایی را در طول زمان فراهم می‌کند. این اسپیندل برترین نتایج را در تراش مداوم (Titanium Rods) تیتانیومی به شما ارائه می‌دهد.
• مجهز به چیلر روغن حرفه‌ای: چیلر روغن (Oil Chiller) در میلینگ، دمای روغن روان‌کننده یا هیدرولیک را تثبیت می‌کند تا از دفرمه شدن حرارتی (Thermal Deformation) جلوگیری کرده، دقت تراش را تضمین کند و طول عمر تجهیزات را افزایش دهد.

✓ تثبیت دما

✓    تضمین دقت

    ✓ افزایش طول عمر

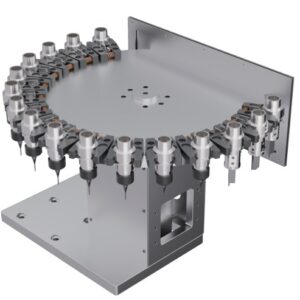

• تعویض خودکار ۱۶ فرز (16 Auto Tools Changer): این دستگاه میلینگ با مجهز بودن به ۱۶ ابزار برای برش دقیق، با انجام چندین عملیات در یک بار راه‌اندازی (Setup)، خطاهای تعویض ابزار را به حداقل رسانده و کارایی و دقت بالایی را به همراه کیفیت ابعادی و سطحی یکنواخت تضمین می‌کند.

دقت فوق میکرونی، ابعاد مناسب، فضای کار بزرگ، بازگشت سرمایه عظیم!

 مزایای بال‌اسکروهای دقیق (Precision Ball Screws):  بال‌اسکروهای دقیق به دلیل حداقل اصطکاک و لقی (Backlash)، حرکت خطی فوق‌العاده دقیقی را ارائه می‌دهند. این امر دستگاه‌های CNC را قادر می‌سازد تا به تکرارپذیری بالا و برش یا ماشین‌کاری دقیق قطعات پیچیده دست یابند.

 تجربه کاربری و دید بهبود یافته:  یک صفحه نمایش لمسی بسیار بزرگ HD، نمایش واضح و دقیقی از داده‌های تراش، مسیرهای ابزار و مدل‌های سه‌بعدی را ارائه می‌دهد. این فضای دید گسترده به اپراتورها اجازه می‌دهد تا چندین پارامتر را به‌طور هم‌زمان نظارت کنند، که آگاهی عملیاتی را بهبود بخشیده و خطاها را کاهش می‌دهد.

  تنظیم دقیق زاویه:  تنظیم دستی به عنوان یک کمک‌کننده به شما کمک می‌کند تا زاویه دستگاه فرز را بهتر کنترل کنید.

  فضای ذخیره‌سازی:  پس از اتمام برش مواد، قطعات به‌طور خودکار برای دسترسی و برداشتن آسان ذخیره می‌شوند.

  فضای بزرگ برای ذخیره لوازم جانبی:  دستگاه  (Oil mist machine) یا سایر لوازم جانبی را می‌توان در داخل کابین قرار داد تا از فضا حداکثر استفاده را برد.

ماهیت و کاربرد اصلی دستگاه (Heavy-Duty Titanium Machine)

برخلاف بسیاری از میلینگ ماشین‌های دندانپزشکی رومیزی (Desktop) که ظریف هستند و عمدتاً برای زیرکونیا، موم یا PMMA طراحی شده‌اند و در تراش تیتانیوم ضعیف عمل می‌کنند، T52CX یک دستگاه صنعتی و سنگین (وزن ۱۵۰۰ کیلوگرم) است.

 این وزن بالا و بدنه یکپارچه ریختگری شده میلینگ، لرزش (Vibration) را حین تراش تیتانیوم گرید ۴ و ۵ به صفر می‌رساند.

   کاربرد اصلی این دستگاه در لابراتوارهای بزرگ یا مراکز ساخت (Milling Centers) برای تولید  اباتمنت‌های سفارشی (Custom Abutments)، بار ایمپلنت (Implants Bars) و پیچ‌های اوردنچر  با فیتینگ فوق‌العاده بالا است.

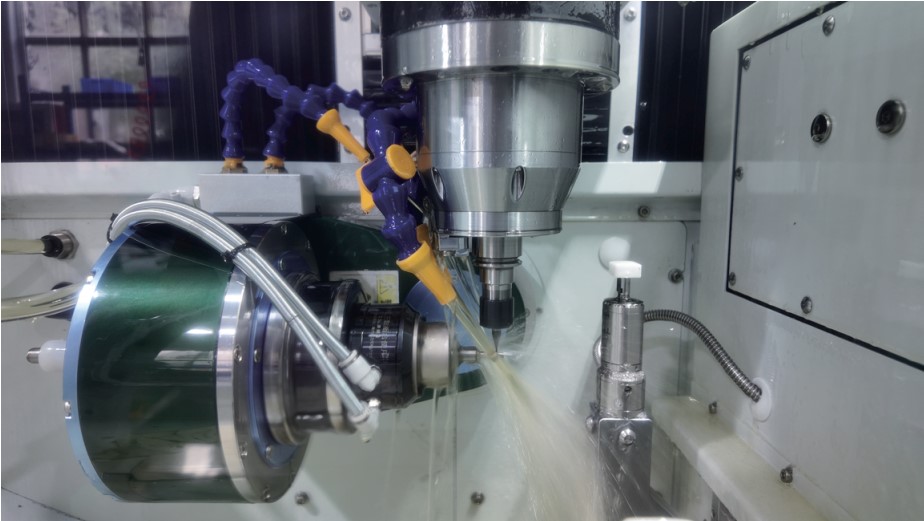

سیستم خنک‌کننده Wet با پایه روغن (Oil-Based Wet Milling)

با توجه به اینکه تیتانیوم حین تراش حرارت بسیار بالایی تولید می‌کند و مستعد گالینگ (چسبندگی متریال به ابزار) است، سیستم فرزکاری این دستگاه  Wet Milling بر پایه روغن مخصوص است. وجود چیلر روغن (Oil Chiller) تضمین می‌کند که دمای مایع خنک‌کننده و اسپیندل همواره در یک محدوده ثابت (مثلاً ۲± درجه سانتی‌گراد) باقی بماند. این ثبات دمایی مانع از انبساط و انقباض میکرونی شفت اسپیندل شده و دقت ابعادی زیر ۵ میکرون را در خروجی کار لابراتوار تضمین می‌کند.

بررسی ساختار محورها و زوایا

تراش اباتمنت‌ها و اتصالات ایمپلنت نیازمند دسترسی به زوایای منفی (Under cuts) شدید است.

  زاویه محور B در این دستگاه \pm90^\circ ذکر شده است. این یعنی بازوی نگهدارنده متریال می‌تواند کاملاً به‌صورت عمودی (90 درجه) قرار گیرد که برای تراش عمودی (Vertical Milling) کانال پیچ اباتمنت‌ها یا اینترلاک‌های ساختارهای سه‌بعدی پیچیده دندانپزشکی عالی است.

  محور C نیز با قابلیت چرخش ۳۶۰ درجه مداوم، آزادی عمل کامل را برای هندسه‌های دایره‌ای رادهای تیتانیومی فراهم می‌کند.

جای فرز و سیستم اندازه گیری (Tool Magazine & Touch Probe)

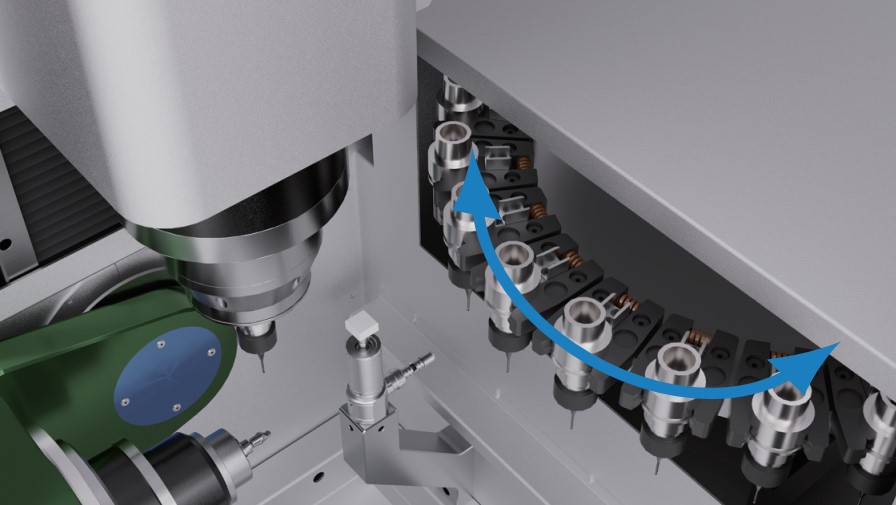

  دستگاه مجهز به خشاب تعویض ابزار ۱۶ تایی خودکار است. برای تراش تیتانیوم، ابزارها (بورها) به دلیل سختی ماده به سرعت دچار فرسایش می‌شوند. وجود ۱۶ ابزار به لابراتوار اجازه می‌دهد ابزارهای زاپاس (Sister Tools) را تعریف کند تا در صورت شکستن یا کند شدن یک بور، دستگاه بدون توقف فرآیند، خودکار بور بعدی را جایگزین کند.

سنسور فوق دقیق (Ultra-Precision Sensor): این دستگاه مجهز به یک سیستم Tool Setter (اندازه‌گیری طول ابزار) مکانیکی یا نوری بسیار دقیق است. قبل از شروع هر مرحله تراش، طول ابزار چک می‌شود تا سایش میکرونی بور، دقت عمق کانال ایمپلنت را به هم نزند.

نوع هولدر متریال (Premilled Blanks / Titanium Rods)

سیستم هولدر این دستگاه به‌گونه‌ای طراحی شده است که می‌تواند رادهای تیتانیومی(Titanium Rods) پیش‌ساخته (Premilled Blanks) را که بخش اتصال به ایمپلنت (Connection) آن‌ها از قبل در کارخانه با دقت صنعتی تراش خورده است، هولد کند. دستگاه T52CX بخش بالایی (Anatomical) اباتمنت را متناسب با اسکن دهان بیمار با دقت فرز می‌کند. قابلیت ساپورت رادهای تا ۳۵ میلی‌متر به این معنی است که می‌توان چندین اباتمنت یا بارهای ضخیم را از یک راد استخراج کرد.
